工业冷水机常见的节流机构有哪些呢

返回列表 来源: 发布日期: 2022.08.06

工业冷水机常见的节流机构有哪些呢?节流机构是制冷装置中的重要部件之一,它的作用是将冷凝器或贮液器中冷凝压力下的饱和液体(或过冷液体),节流后降压至蒸发压力和蒸发温,达到制冷降温的目的,调节进入蒸发器制冷剂的流量,以适应蒸发器的负荷变化,常见的节流机构有以下几种。

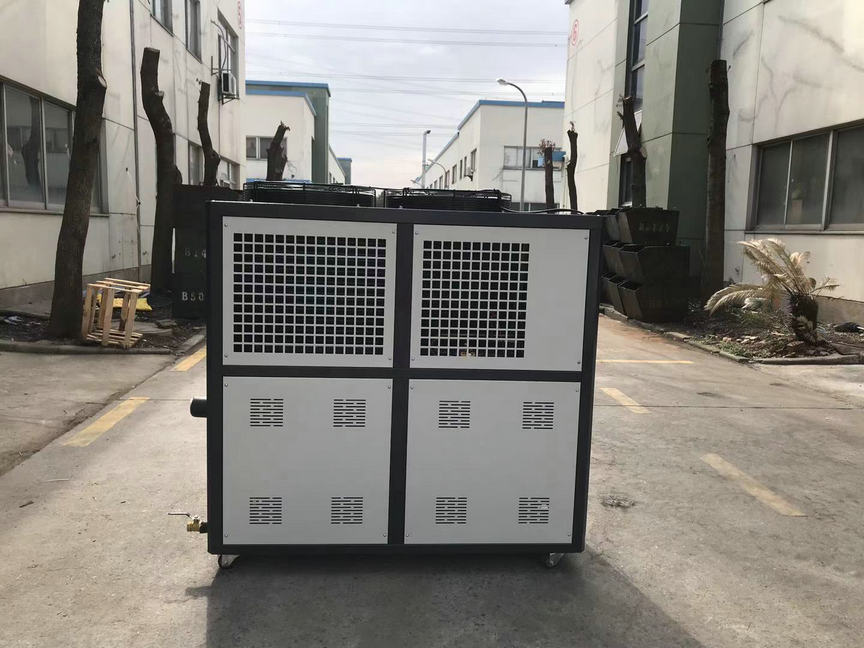

工业冷水机

1、毛细管

工业冷水机常见的节流机构有哪些呢?毛细管是结构较为简单的节流装置,由于孔径较小,流体流经铜管时,需要克服管道内的阻力,产生一定的压力降,管径减小,管长越长,压力降也就越大。其优点是结构简单,无运动部件,缺点是不具有调节能力、对工况的适应性较差。主要应用在一些性价比较高的小型设备上。


2、孔板节流

工业冷水机常见的节流机构有哪些呢?对于制冷量较大的大型设备,比螺杆式冷水机组,冷媒循环量较大,那么毛细管显然不够用,管道的前后压差较大时,往往采用增加节流孔板的方式,其原理是:流体在管道中流动时,由于孔板的局部阻力,使得流体的压力降低,制冷量损耗,该现象在热力学上称为节流现象。该方式比采用调节阀要简单,但须选择得当,否则,液体容易产生汽蚀现象,影响管道的可靠运行。


节流孔板的作用,就是在管道的适当地方将孔径变小,当液体经过缩口,流束会变细或收缩。流束小横断面出现在实际缩口的下游,称为缩流断面。在缩流断面处,流速是较大的,流速的增加伴随着缩流断面处压力的大大降低。


3、热力膨胀阀

工业冷水机常见的节流机构有哪些呢?热力膨胀阀利用的是通过感温包来感知冷媒过热度,当过热度较高时,说明蒸发很充分,冷媒都已变成气态,且还有过热,此时隔膜腔内的压力升高,进而推动阀杆向下运动,终加大阀门开度。如果过热度较低,此时说明蒸发不够充分,此时隔膜腔内的压力降低,隔膜推动阀体向上运动,从而减小阀门开度。通过上述的过程,终实现流量及压降的控制。


4、电子膨胀阀

工业冷水机常见的节流机构有哪些呢?相比热力膨胀阀,电子膨胀阀则采用的是步进电机进行主动调节,其控制目标可以是过热度、也可以是蒸发器或者冷凝器的液位。对于热力膨胀阀而言,由于感温包本身有热惰性,即出口过热度高并不能立马就引起膨胀阀的动作,因此存在动作延长。电子膨胀阀就可以根据实时测量到的液位或者排气过热度,经过控制器运算过后立马就进行动作,基本没有延迟,调节性能较好。


5、浮球节流阀

工业冷水机常见的节流机构有哪些呢?用于具有自由液面的蒸发器,如卧式壳管式蒸发器、直立管式或螺旋管式蒸发器的供液量的自动调节。通过浮球调节阀的调节作用,在这些设备中可以保持大致恒定的液面。同时浮球调节阀有起节流降压的作用。可分为直通式和非直通式两种。直通式浮球调节阀结构比较简单,但由于液体的冲击作用引起壳体内液面波动较大,使调节阀的工作不太稳定,而且液体从壳体流入蒸发器,是依靠静液柱的高度差,因此液体只能供到容器的液面以下。非直通式浮球调节阀工作比较稳定,而且可以供液到蒸发器的任何部位。

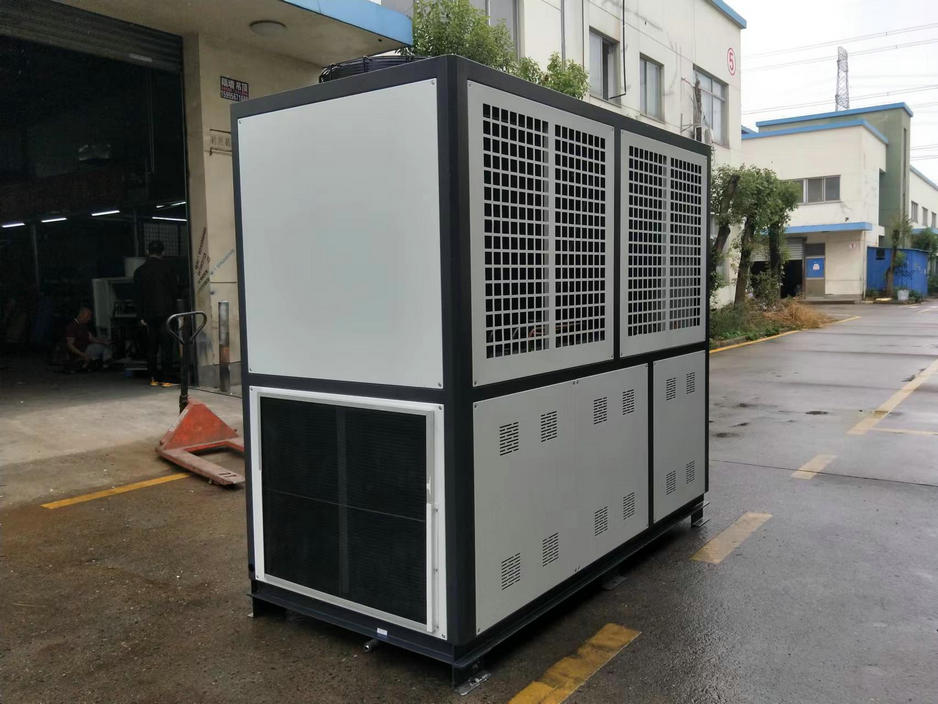

工业冷水机

工业冷水机常见的节流机构有哪些呢?以上几点你了解了吗?想了解更多制冷跟加热产品欢迎咨询德玛克冷水机厂家。
